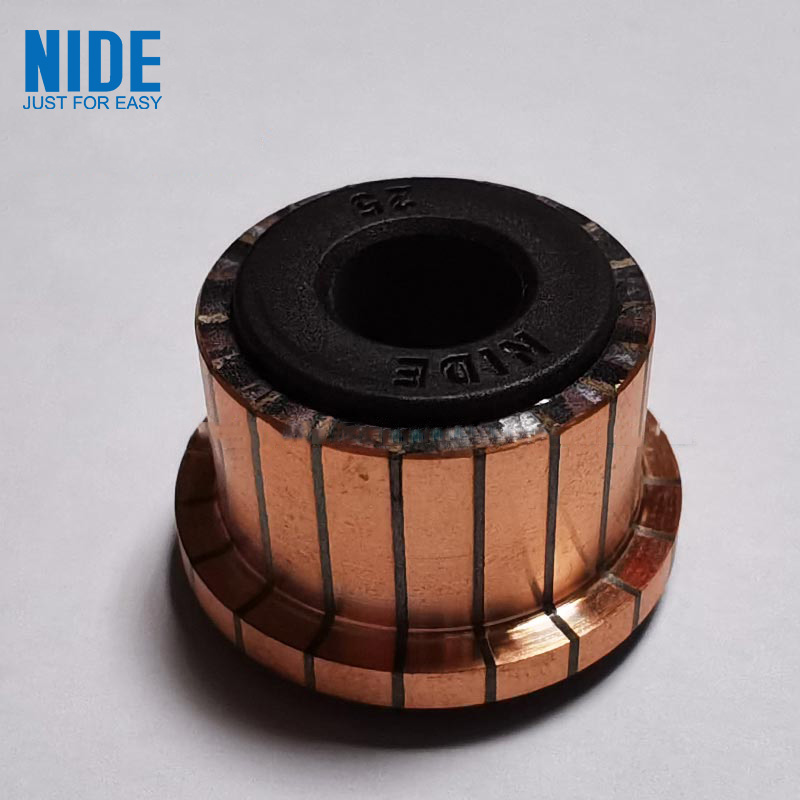

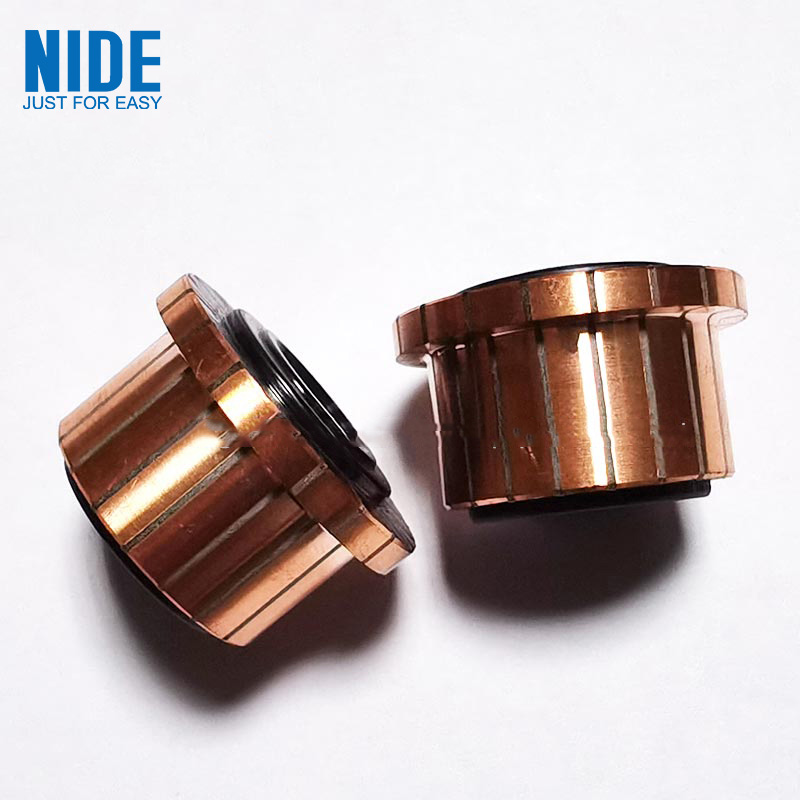

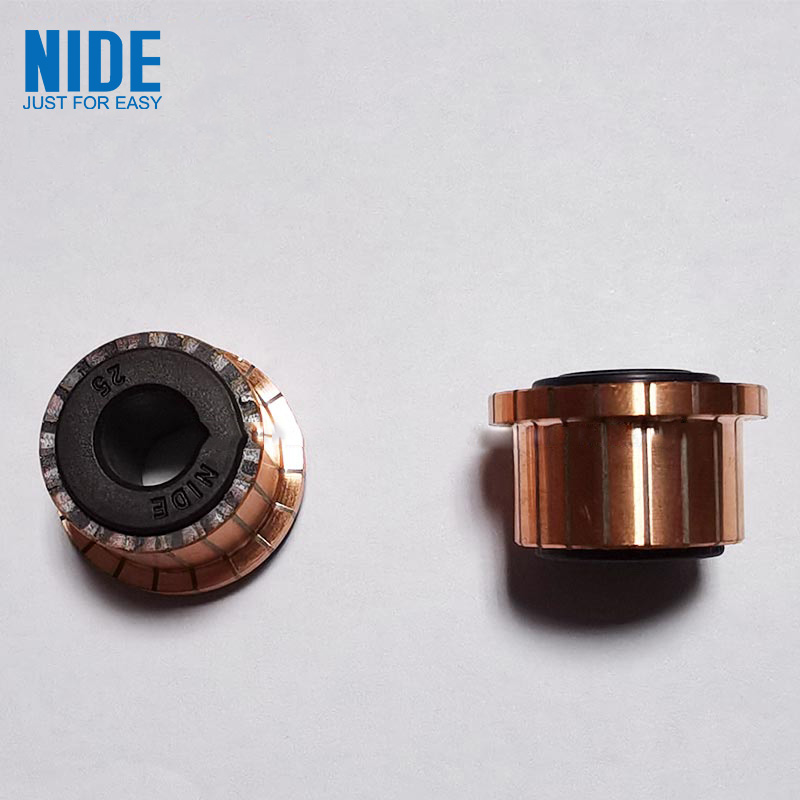

Power Tools -segmentin kommutaattori sisältää muovisen alustan ja uratyyppisen kommutoivan kuparilevyn. Uratyyppisen kommutoivan kuparilevyn yläosassa on hitsauslankaporras. Viereiset rakotyyppiset kommutoidut kuparilevyt on eristetty ja eristetty kiillelevyillä. Keskellä on ylempi sylinterimäinen sisäreikä ja alempi sylinterimäinen sisäreikä, jotka on järjestetty koaksiaalisesti, ja ylemmän lieriömäisen reiän reiän halkaisija on pienempi kuin alemman lieriömäisen reiän,
Malli nro. |
OD (mm) |
ID (mm) |
Kokonaiskorkeus (mm) |
Segmentin pituus (mm) |
Koukun/nostimen halk. (mm) |
Baari nro |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Power Tools -segmentin kommutaattoria käytetään laajalti autoteollisuudessa, kodinkoneissa, sähkötyökaluissa ja muilla aloilla.
Sähkötyökalusegmentin kommutaattorissa onominaisuus parantaa tehokkaasti mekaanista lujuutta ja ylinopeutta.
