6641 F-luokan DMD-eristyspaperikalvo Sähkömoottorien eristysmateriaali on kolmikerroksinen komposiittimateriaali, joka on valmistettu yhdestä kerroksesta polyesterikalvoa ja kahdesta sähköisestä polyesterikuitukankaasta ja liimattu F-luokan hartsilla. Polyesterikuitukangas, jolla on hyvät mekaaniset ja sähköiset ominaisuudet, on hyvä adsorptiokyky ja se voi imeä hartsia kyllästyksen aikana.
Ominaisuudet |
Yksikkö |
Parametri |
||||||||||
Eristyspaperin paksuus |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Paksuuspoikkeama |
MM |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Grammat ja poikkeama |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Kalvon paksuus |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Läpilyöntijännite |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
‰¥ 10 |
‰¥ 12 |
‰¥ 15 |
‰¥ 18 |
‰¥ 20 |
‰¥ 22 |
Vetolujuus (MD |
N/CM |
‰ ¥ 60 |
90 ¥ |
110 ¥ |
120 ¥ |
140 ¥ |
170 ¥ |
200 ¥ |
270 ¥ |
340 ¥ |
360 ¥ |
390 ¥ |
Vetolujuus (TD) |
N/CM |
¥ 40 |
‰ ¥ 80 |
100 ¥ |
105 ¥ |
120 ¥ |
150 ¥ |
180 ¥ |
200 ¥ |
280 ¥ |
300 ¥ |
320 ¥ |
6641 F-luokan DMD-eristyspaperia käytetään laajalti muuntajan moottorin eristysraon, vaiheen ja vuorauksen eristykseen. Sitä käytetään myös laajalti automaattisessa kelan asennuskoneessa kiilan lisäämiseen.

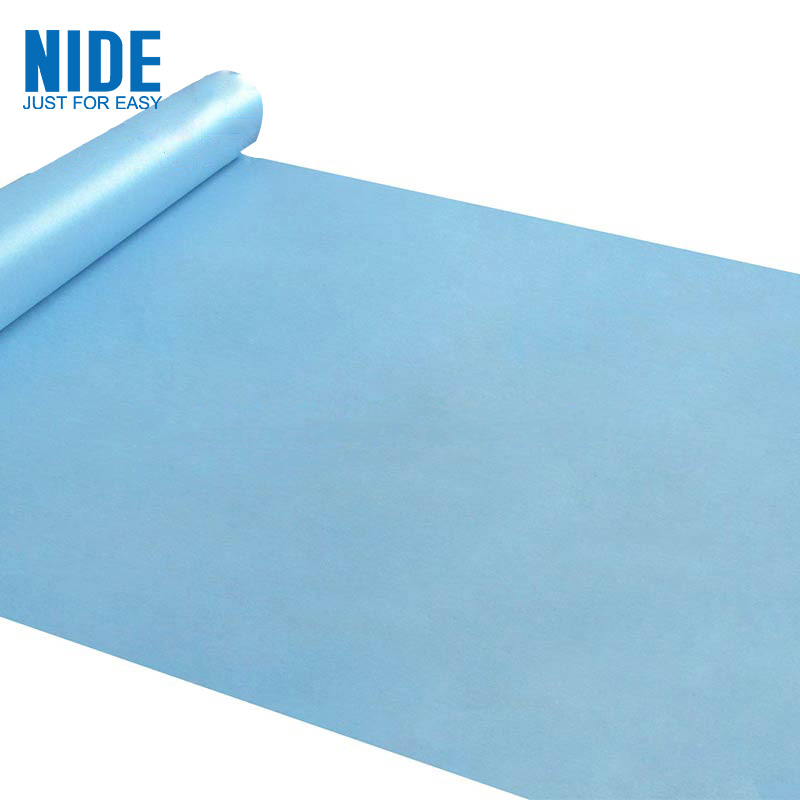

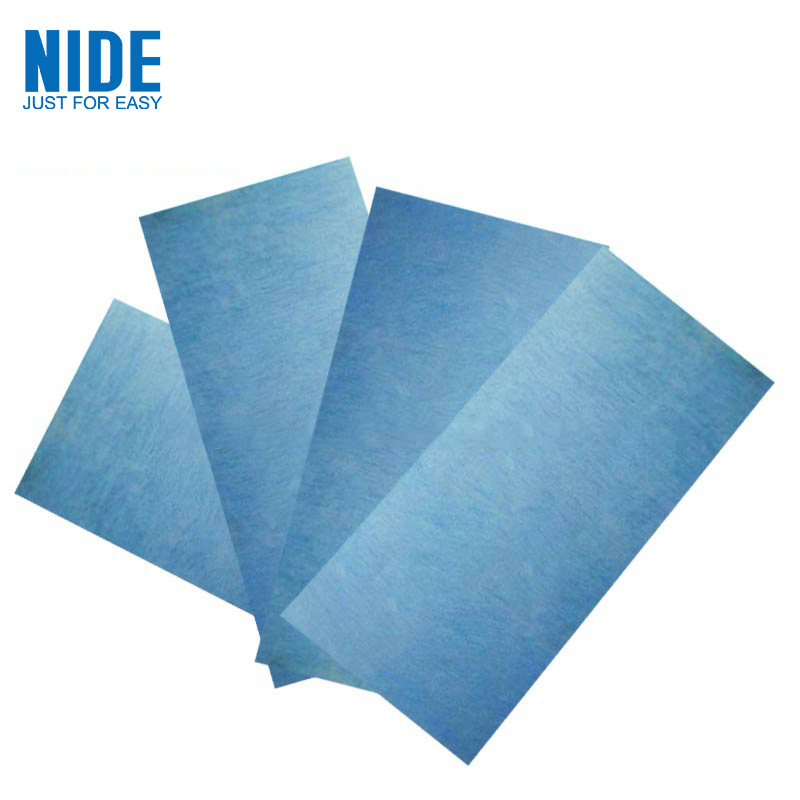

6641 F-luokan DMD-eristyspaperi moottorin eristykseen
On parempi, jos asiakas voisi lähettää meille yksityiskohtaisen piirustuksen, joka sisältää alla olevat tiedot.
1. Eristysmateriaalin tyyppi: eristyspaperi, kiila (mukaan lukien DMD, DM, polyesterikalvo, PMP, PET, punainen vulkanoitu kuitu)
2. Eristysmateriaalin mitat: leveys, paksuus, toleranssi.
3. Eristysmateriaalin lämpöluokka: luokka F, luokka E, luokka B, luokka H
4. Eristysmateriaalisovellukset
5. Vaadittu määrä: normaalisti sen paino
6. Muut tekniset vaatimukset.
