Miksi sähkötyökalujen kommutaattori on niin tärkeä moottorin suorituskyvyn ja työkalun käyttöiän kannalta?

A kommutaattori sähkötyökaluilleon harjattujen tasavirtamoottoreiden ydinkomponentti, joka määrittää suoraan kuinka tehokkaasti sähköenergia muunnetaan mekaaniseksi liikkeeksi. Se ohjaa virran suunnan vaihtoa, stabiloi vääntömomentin lähtöä ja varmistaa tasaisen moottorin pyörimisen kuormitettuna. Teollisuuden ja kuluttajien sähkötyökaluissa, kuten porakoneissa, hiomakoneissa, sahoissa ja iskutyökaluissa, kommutaattorilla on ratkaiseva rooli suorituskyvyn vakauden, kestävyyden ja turvallisuuden kannalta. Tämä artikkeli tarjoaa syvän teknisen ja käytännöllisen käsityksen sähkötyökalujen kommutaattoreista, mukaan lukien toimintaperiaatteet, materiaalin valinta, valmistustarkkuus, suorituskykytekijät, vianetsintämenetelmät ja teolliset sovellukset. Se on suunniteltu insinööreille, hankintaasiantuntijoille ja valmistajille, jotka etsivät luotettavia moottorikomponenttiratkaisuja.

Sisällysluettelo

• 1. Mikä oikein on sähkötyökalujen kommutaattori?
• 2. Kuinka kommutaattori toimii sähkötyökalun moottorin sisällä?
• 3. Mitä materiaaleja käytetään korkean suorituskyvyn kommutaattoreissa?
• 4. Kuinka kommutaattori valmistetaan tarkasti?
• 5. Mitkä tekijät vaikuttavat kommutaattorin suorituskykyyn ja käyttöikään?
• 6. Mitä ongelmia esiintyy yleensä ja miten ne voidaan ratkaista?
• 7. Kuinka valita oikea kommutaattori sähkötyökaluille?

1. Mikä oikein on sähkötyökalujen kommutaattori?

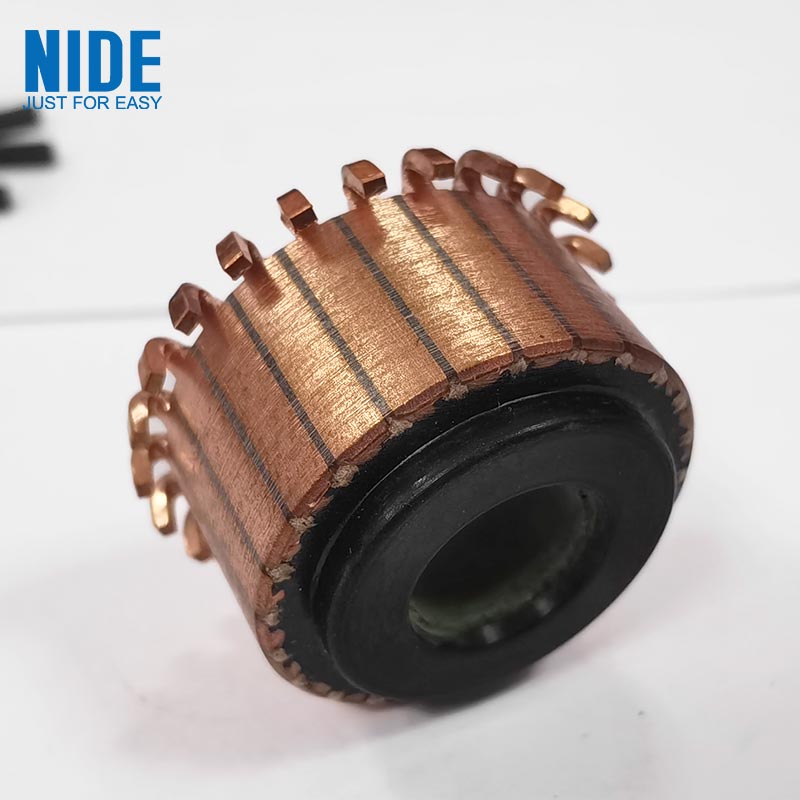

Sähkötyökalujen kommutaattori on mekaaninen pyörivä sähkökytkin, jota käytetään harjatuissa tasavirtamoottoreissa vaihtamaan ajoittain virran suuntaa roottorin käämeissä. Tämä ohjattu kytkentä mahdollistaa jatkuvan pyörivän liikkeen, joka on välttämätöntä sähkötyökalujen käytölle.

Käytännön sovelluksissa kommutaattori on suoraan vastuussa siitä, että työkalut, kuten sähköporat, kulmahiomakoneet, pyörösahat ja kiillotuskoneet säilyttävät vakaan vääntömomentin. Ilman sitä moottori ei pystyisi tuottamaan jatkuvaa pyörimistä, mikä johtaisi tehottomiin tai toimimattomiin työkaluihin.

Koska sähkötyökalut toimivat usein suuressa kuormituksessa, tärinä- ja lämpöolosuhteissa, kommutaattori on suunniteltava erittäin tarkasti ja kestävästi tasaisen suorituskyvyn ja pitkän käyttöiän varmistamiseksi.

2. Kuinka kommutaattori toimii sähkötyökalun moottorin sisällä?

Kommutaattorin toimintaperiaate perustuu synkronoituun mekaaniseen pyörimiseen ja sähköiseen kytkentään. Kun moottorin akseli pyörii, hiiliharjat pitävät liukuvan kosketuksen kommutaattorin pinnalla olevien segmentoitujen kuparitankojen kanssa. Tämä kosketin kääntää virran suunnan ankkurikäämityksissä täsmällisin väliajoin.

Tämä prosessi varmistaa, että moottorin sisällä olevat magneettiset voimat tuottavat jatkuvasti vääntömomenttia samaan pyörimissuuntaan. Ilman tätä kytkentämekanismia moottori pysähtyisi tai värähtelee sen sijaan, että pyörisi tasaisesti.

• Nykyinen kytkentätoiminto:Kääntää käämien virran jatkuvan pyörimisen ylläpitämiseksi
• Harjakontaktijärjestelmä:Siirtää sähköenergiaa kiinteiden ja pyörivien osien välillä
• Kaaren vaimennus:Vähentää sähkökipinöintiä kytkennän aikana
• Vääntömomentin stabilointi:Takaa tasaisen tuotannon vaihtelevilla kuormituksilla

Nopeissa sähkötyökaluissa tämä kytkentä tapahtuu tuhansia kertoja minuutissa, mikä tarkoittaa, että kommutaattorin on kestettävä erittäin hyvin kulutusta ja lämpöä.

3. Mitä materiaaleja käytetään korkean suorituskyvyn kommutaattoreissa?

Materiaalin valinta on yksi tärkeimmistä tekijöistä, jotka määräävät kommutaattorin suorituskyvyn. Laadukkaat kommutaattorit perustuvat johtavien metallien, eristemateriaalien ja rakenteellisten vahvistusten yhdistelmään.

Kuparin ja kiillen yhdistelmä on erityisen kriittinen, koska se tasapainottaa johtavuutta ja eristystä. Huono materiaalivalinta voi johtaa sähkötyökalujen ylikuumenemiseen, kipinöintiin ja ennenaikaiseen vikaan.

4. Kuinka kommutaattori valmistetaan tarkasti?

Valmistusprosessi akommutaattori sähkötyökaluillevaatii erittäin tarkkaa suunnittelua sähköisen vakauden ja mekaanisen tasapainon varmistamiseksi. Jopa mikroskooppiset poikkeamat voivat vaikuttaa suorituskykyyn.

1. Materiaalin valmistelu:Erittäin puhtaat kupari- ja teollisuuskiillelevyt valitaan ja tarkastetaan.
2. Segmenttien muodostus:Kupari on meistetty ja muotoiltu tarkiksi kommutaattorisegmenteiksi.
3. Eristyskokoonpano:Kiillelevyt asetetaan jokaisen kuparisegmentin väliin.
4. Korkeapainemuovaus:Komponentit puristetaan yhteen tiukan rakenteellisen liitoksen varmistamiseksi.
5. CNC-tarkkuussorvaus:Varmistaa täydellisen pyöreän geometrian ja tasapainon.
6. Pinnan viimeistely:Kiillotus vähentää kitkaa ja parantaa harjan kosketusta.
7. Testaus ja tarkastus:Suoritetaan sähkö-, lämpö- ja mekaaniset suorituskykytestit.

Edistyneet valmistajat suorittavat myös dynaamisia tasapainotestejä ja nopeita pyörimissimulaatioita varmistaakseen luotettavuuden todellisissa työkalusovelluksissa.

5. Mitkä tekijät vaikuttavat kommutaattorin suorituskykyyn ja käyttöikään?

Kommutaattorin suorituskykyyn ja kestävyyteen vaikuttavat useat toiminta- ja suunnittelutekijät. Näiden tekijöiden ymmärtäminen on välttämätöntä moottorin tehokkuuden optimoimiseksi.

• Lämpövastus:Korkeat lämpötilat voivat muuttaa materiaaleja ja lyhentää niiden käyttöikää
• Sähkönjohtavuus:Määrittää energiatehokkuuden ja lämmöntuotannon
• Mekaaninen tasapaino:Vaikuttaa tärinään, meluon ja kulumisnopeuteen
• Harjan koskettimen laatu:Vaikuttaa suoraan kipinöintiin ja vakauteen
• Käyttökuorma:Jatkuva ylikuormitus nopeuttaa kulumista

Oikeat suunnittelun optimointi- ja huoltokäytännöt voivat pidentää merkittävästi kommutaattorin käyttöikää ja parantaa sähkötyökalujen yleistä tehokkuutta.

6. Mitä ongelmia esiintyy yleensä ja miten ne voidaan ratkaista?

Edistyneestä valmistuksesta huolimatta kommutaattorit voivat silti kohdata toimintaongelmia kulumisen, saastumisen tai väärän käytön vuoksi.

• Kipinöinti:Syynä on huono harjakosketus, pöly tai pinnan epätasaisuus
• Epätasainen kuluminen:Johtuu epätasapainosta tai epäjohdonmukaisesta harjan paineesta
• Ylikuumeneminen:Syynä ylikuormituksesta tai riittämättömästä jäähdytyksestä
• Eristyksen jakautuminen:Ikääntymisestä, kosteudesta tai saastumisesta johtuen
• Tärinämelu:Syynä roottorijärjestelmän mekaanisesta epätasapainosta

Ratkaisuja ovat pinnan pinnoitus, harjan vaihto, kuormituksen säätö, puhdistus ja vaikeissa tapauksissa kommutaattorin täydellinen vaihto.

7. Kuinka valita oikea kommutaattori sähkötyökaluille?

Oikean kommutaattorin valinta edellyttää teknisten eritelmien, sovellusympäristön ja laatustandardien huolellista arviointia.

• Tarkista kuparin puhtaus johtavuuden tehokkuuden suhteen
• Tarkista kiilleeristyksen laatu lämmönkestävyyden suhteen
• Varmista yhteensopivuus moottorin nopeus- ja vääntömomenttivaatimusten kanssa
• Arvioi valmistuksen tarkkuus ja tasapainotuksen laatu
• Vahvista toimittajan luotettavuus ja sertifiointistandardit

Teollisten käyttäjien tulee asettaa etusijalle toimittajat, joilla on vahva suunnittelukyky ja johdonmukaiset laadunvalvontajärjestelmät.

FAQ (usein kysytyt kysymykset)

Johtopäätös

Thekommutaattori sähkötyökaluilleon kriittinen komponentti, joka määrittää moottorin tehokkuuden, vakauden ja kestävyyden. Laadukas suunnittelu, tarkka valmistus ja asianmukainen huolto ovat tärkeitä pitkän aikavälin suorituskyvyn takaamiseksi vaativissa sovelluksissa.
