Mikä estää virtaa vuotamasta moottorin käämien läpi?

Jokaisen sähkömoottorin sisällä kuparikäämit kuljettavat virtaa. Ne istuvat teräsrakojen sisällä. Teräs johtaa sähköä. Kupari johtaa sähköä. Jos ne koskettavat, virta vuotaa. Moottorin shortsit. Suorituskyky laskee. Lopulta moottori pettää.

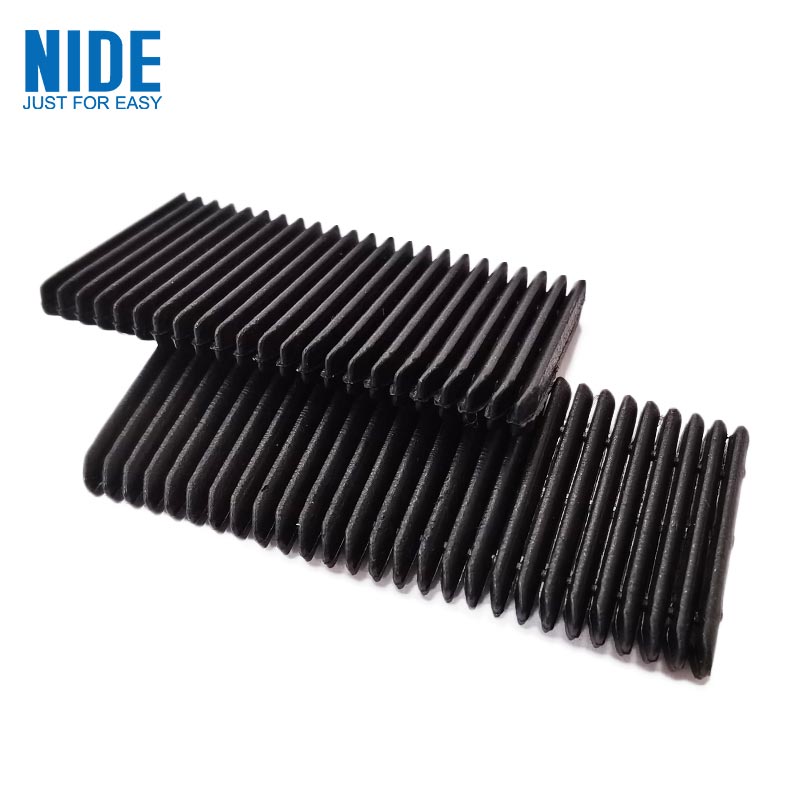

Ainoa asia, joka seisoo kuparin ja teräksen välissä, on ohut materiaalilevy nssähköeristyspaperi.

Se ei näytä paljolta. Paksuus millimetrin murto-osa. Leikkaa tarkkoja muotoja. Liu'uta uraan ennen kuin käämit menevät sisään. Mutta ilman sitä moottori ei toimi.

Mitä eristyspaperi todella tekee

Staattorin ydin on valmistettu pinotuista teräslaminaatioista. Raot on lyöty niihin. Insinööri lisää palan eristepaperia kuhunkin aukkoon, taitettuna seinien vuoraamiseksi. Sitten käämit menevät sisään. Sitten urakiila sulkee aukon.

Lehdellä on kolme tehtävää. Ensinnäkin sähköeristys – pysäytä virta hyppäämästä kuparista teräkseen. Toiseksi mekaaninen suojaus – vaimentaa käämityksiä teräslaminoinnin kovia reunoja vasten. Kolmanneksi lämmönhallinta – jotkin lajikkeet auttavat johtamaan lämpöä pois käämeistä.

Jos paperi epäonnistuu jossakin näistä, moottori epäonnistuu.

Materiaaliperheet

Kaikki eristepaperit eivät ole samanlaisia. Eri moottorit tarvitsevat erilaisia ​​materiaaleja. Valinta riippuu lämpötilasta, jännitteestä, mekaanisesta rasituksesta ja hinnasta.

Alla oleva taulukko näyttää yleisimmät moottorien valmistuksessa nykyään käytetyt tyypit.

DMD on työhevonen. Se kattaa useimmat vakiomoottorit kohtuullisin kustannuksin. NMN lisää mekaanista sitkeyttä. NHN lisää lämmönkestävyyttä. Aramidipaperi lisää molempia ja ylivoimaista dielektristä lujuutta. Polyimidikalvo on tarkoitettu ahtaisiin tiloihin.

Lämpötilaluokkien ymmärtäminen

Jokaisella eristemateriaalilla on lämpötilaluokitus. Tämä ei ole markkinointia. Se on testattu raja.

Väärän luokan valitseminen on yleinen virhe. Jos moottori käy jatkuvasti 140 °C:ssa, luokka B (130 °C) epäonnistuu. Luokka F (155°C) on vähimmäisturvallinen valinta.

Mutta huomaa: lämpötilaluokitus koskee jatkuvaa käyttöä. Huippulämpötilat voivat olla korkeampia. Hyvät insinöörit lisäävät marginaalia. Moottorin, joka käy jatkuvasti 140 °C:ssa, tulisi saada luokan H eristys, ei vain luokan F.

Tärkeimmät parametrit: Mitä Spec Sheet todella tarkoittaa

Kuneristyspaperin arviointi, useilla teknisillä parametreilla on merkitystä. Tässä on mitä ne tarkoittavat.

Paksuus.Mitattu millimetreinä. Tyypillinen alue on 0,15–0,40 mm uravuorauksille. Paksumpi paperi tarjoaa paremman dielektrisen lujuuden ja paremman mekaanisen suojan. Ohuempi paperi jättää enemmän tilaa kuparille, mikä lisää moottorin tehotiheyttä. Kompromissi on tekninen harkinta.

Dielektrinen lujuus.Mitattu kilovolteina millimetriä kohti. Tämä kertoo, kuinka paljon jännitettä paperi voi estää ennen kuin se hajoaa. Tyypillinen DMD-arvo on 5-8 kV 0,2 mm levylle. Korkeampi on parempi, mutta todellinen tarve riippuu moottorin jännitteestä. 400 V EV-moottorille 3-5 kV riittää. 800 V järjestelmissä 6-8 kV on turvallisempi.

Vetolujuus.Mitattu newtoneina 15 mm leveyttä kohti. Tämä kertoo, kuinka paljon vetovoimaa paperi voi kestää ennen repeytymistä. Tärkeää, koska paperi taitetaan ja asetetaan koneella. Heikko paperi repeytyy kokoonpanon aikana. Seuraa seisokkeja.

Pidentymä murtokohdassa.Venytysprosentti ennen repeämistä. 10-15 % venyvä paperi on anteeksiantavampi taittamisen aikana. Hauras paperi halkeilee terävissä kulmissa.

Reunojen repeytymiskestävyys.Newtoneissa mitattuna. Paperi taittuu. Taitokset luovat stressipisteitä. Jos reunan repeytymiskestävyys on alhainen, paperi halkeaa taittoviivasta lisäyksen aikana.

Hyvä toimittaja ilmoittaa nämä numerot materiaalitodistuksessa. Huono toimittaja sanoo "se täyttää alan standardit" antamatta todellisia testiarvoja.

Miksi sähköautot ovat erilaisia

Sähköajoneuvojen moottorit ovat muuttaneet eristepaperimarkkinoita. Vaatimukset ovat tiukemmat.

Korkeammat lämpötilat.EV-moottorit käyvät kuumemmin kuin teollisuusmoottorit. Nestejäähdytys auttaa, mutta kuumat pisteet saavuttavat silti 160-180 °C. Luokan H materiaalit (180°C) ovat vakiona. Jotkut valmistajat ovat siirtymässä luokkaan C (220 °C) seuraavan sukupolven malleissa.

Korkeammat jännitteet.Varhaiset sähkömoottorit toimivat 300-400 V jännitteellä. Uudemmat järjestelmät toimivat 800 V jännitteellä. Tulevat järjestelmät toimivat 1200 V:lla tai suuremmalla jännitteellä. Dielektrisen lujuuden vaatimukset ovat kaksinkertaistuneet. Paperi, joka toimi 400 V:lla, ei välttämättä ole turvallinen 800 V:lle.

Öljyaltistus.Monet sähköautot käyttävät öljyä jäähdytykseen ja voiteluun. Eristyspaperi on siinä öljyssä. Jotkut materiaalit turpoavat tai hajoavat öljyssä. Polyimidipohjaiset paperit toimivat hyvin. Polyesteripohjaisilla papereilla voi olla rajoituksia. Pyydä öljyn yhteensopivuustestitiedot.

Automaatio.EV-moottorien tuotantolinjat toimivat suurella nopeudella. Paperi syötetään rullista, leikataan, taitetaan ja asetetaan automaattisesti. Materiaalin yhtenäisyys on tärkeää. Paksuuden vaihtelu ±0,01 mm voi tukkia automaattisen lisälaitteen.

Kolme todellista ongelmaa, joita tapahtuu tuotantolinjoilla

Teoreettiset materiaaliominaisuudet ovat yksi asia. Se, mikä itse asiassa menee pieleen tehdaskerroksessa, on toinen.

Ongelma yksi: paperi repeytyy taittamisen aikana.Kone taittaa paperin U-muotoon raon vuoraamiseksi. Jos paperin reunan repäisylujuus on alhainen, se halkeaa taittoviivasta. Linja pysähtyy. Käyttäjä poistaa tukoksen. Tuotanto jatkuu. Tämä tapahtuu kymmeniä kertoja vuorossa huonolla materiaalilla.

Ongelma kaksi: paperin mitat muuttuvat kosteuden myötä.Aramidipaperi imee kosteutta ilmasta. Korkeassa kosteudessa se laajenee. Alhaisessa kosteudessa se kutistuu. Kone on kalibroitu yhdelle koolle. Kun paperin koko muuttuu, taitettu muoto muuttuu. Lisäys epäonnistuu. Hyvät toimittajat toimittavat paperia kosteutta hylkivässä pakkauksessa. Hyvät tehtaat varastoivat sitä ilmastoiduissa huoneissa.

Kolmas ongelma: liiman saastuminen.Joissakin eristepapereissa on lämpöaktivoituva liimakerros toisella puolella. Asennuksen jälkeen lämpö sitoo paperin aukon seiniin. Jos liimaa vuotaa ulos varastoinnin tai siirron aikana, se tarttuu koneen ohjaimiin. Pöly kerääntyy. Kohdistus poikkeaa. Ratkaisu on puhdas valmistus ja asianmukaiset irrotettavat vuoraukset.

Eristyspaperin määrittäminen oikein

Tässä on todellinen spesifikaatioesimerkki EV-moottorin vetokäytölle.

Lähetä tämä kolmelle toimittajalle. Vertaa heidän toimittamiaan testiraportteja. Kysy muunnelmista - erästä erälle, rullasta rullalle. Toimittaja, joka vastaa tiedoilla, on se, johon voi luottaa.

Kuusi kysymystä, joita ostajat kysyvät

Voinko käyttää samaa eristyspaperia kaikissa moottoreissani?
Ei yleensä. Eri moottorit käyvät eri lämpötiloissa ja jännitteillä. Yhden materiaalin standardointi yksinkertaistaa varastoa, mutta pakottaa sinut käyttämään korkealaatuista materiaalia kuin on tarpeen joissakin moottoreissa, mikä lisää kustannuksia. Tai käytät heikompaa materiaalia ja vaarannat epäonnistumisen. Parempi hyväksyä kaksi tai kolme materiaalia ja sovittaa ne sovelluksiin.

Mitä eroa on NMN:n ja NHN:n välillä?
Keskimmäinen kerros. NMN käyttää polyesterikalvoa. NHN käyttää polyimidikalvoa. Polyimidi kestää korkeampia lämpötiloja. Moottoreille, joiden lämpötila on alle 155 °C, NMN on hyvä. Valitse NHN, jos lämpötila on 155-180 °C. Kustannusero on vaatimaton.

Tarkoittaako paksumpi paperi aina parempaa eristystä?
Ei aina. Dielektrinen lujuus kasvaa paksuuden kasvaessa, mutta mekaaninen sovitus vaikeutuu. Paksu paperi vie tilaa raon sisällä. Siihen tilaan olisi voinut mahtua enemmän kuparia. Moottorisuunnittelijat vaihtavat eristeen paksuuden kuparitäytteen kanssa. Ohuempi paperi mahdollistaa enemmän kuparia, suuremman tehon, mutta vaatii parempaa prosessin hallintaa.

Mikä on eristepaperin säilyvyysaika?
Riippuu säilytysolosuhteista. Alkuperäisessä pakkauksessa ilmastoitu aramidipaperi kestää vuosia. Polyesteripohjaiset materiaalit voivat hajota nopeammin. Tärkeimmät riskit ovat kosteuden imeytyminen ja liiman vanheneminen. Jos paperia on säilytetty yli kaksi vuotta, testaa näyte ennen käyttöä.

Mistä tiedän, onko toimittajan paperi johdonmukainen?
Pyydä Cpk-tietoja paksuudesta. Cpk 1,33 tai korkeampi tarkoittaa, että prosessi pystyy. Pyydä myös eräkohtaisia ​​testiraportteja. Jos toimittaja ei voi tuottaa niitä, hän ei hallitse prosessiaan.

Voiko eristepaperia kierrättää?
Suurin osa on lämpökovettuvaa tai korkean suorituskyvyn kestomuovia. Kierrätys on vaikeaa. Jotkut aramidipaperit voidaan kudottaa uudelleen, mutta prosessi ei ole laajalti saatavilla. Teollisuuden painopiste on jätteen vähentämisessä leikkaus- ja asennusvaiheessa, ei kuluttajan jälkeisessä kierrätyksessä.

Huomautus yhteensopivuudesta urakiilien kanssa

Eristyspaperilinjaa aukon seinät. Rakkokiila sulkee aukon. Heidän on työskenneltävä yhdessä.

Kiila painaa paperia vasten aukon aukosta. Jos paperi on liian pehmeää, kiila kaivautuu siihen. Jos paperi on liian hauras, se halkeilee kiilakosketuskohdasta.

Sähköautojen moottoreissa monet insinöörit yhdistävät aramidipaperin aramidikiiloihin. Sama materiaaliperhe, samanlainen lämpölaajeneminen ja mekaaninen käyttäytyminen. Yleisissä moottoreissa lasikuitukiiloilla varustettu DMD-paperi on todistettu yhdistelmä.

Kun tilaat toimittajalta, määritä molemmat tuotteet yhdessä. Toimittaja voi sitten sovittaa materiaalijärjestelmät.
