Mitkä ovat mikrokuulalaakerin tärkeimmät edut?

Artikkelin tiivistelmä: Mikrokuulalaakeritovat tärkeitä komponentteja tarkkuuskoneissa, robotiikassa, lääketieteellisissä laitteissa ja nopeissa laitteissa. Tässä artikkelissa kerrotaan, mitä ne ovat, miten ne toimivat, mitä etuja ne tarjoavat, ja ohjeita oikean mikrokuulalaakerin valitsemiseen sovellukseesi. Asiakkaiden yleisiä kipukohtia, kuten kulutuskestävyyttä, melua, kuormankäsittelyä ja käyttöikää, käsitellään käytännössä. Olitpa insinööri, OEM-ostaja tai tekninen päätöksentekijä, tämä artikkeli tarjoaa selkeitä näkemyksiä, joiden avulla voit tehdä varmoja valintoja.

Sisällysluettelo

• Johdatus mikrokuulalaakereihin
• Kuinka mikrokuulalaakerit toimivat
• Keskeiset edut tarkkuussovelluksiin
• Asiakkaiden yleisiin kipukohtiin puuttuminen
• Opas oikean mikrokuulalaakerin valintaan
• Tyypilliset sovellukset
• Usein kysytyt kysymykset
• Johtopäätös & Yhteydenotto

Johdatus mikrokuulalaakereihin

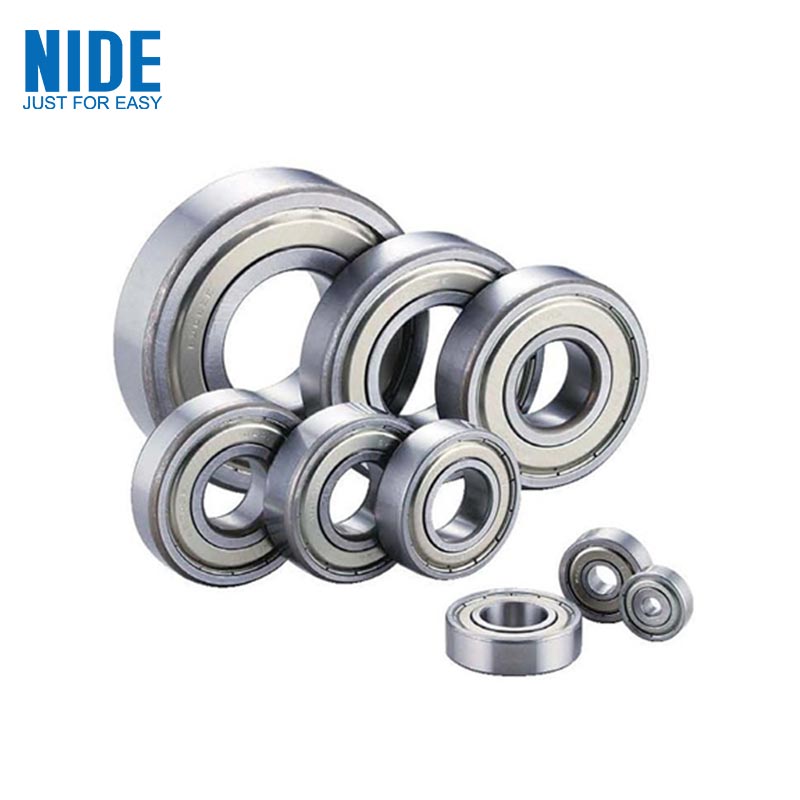

Mikrokuulalaakerit ovat pienikokoisia vierintälaakereita, jotka tukevat pyöriviä akseleita minimaalisella kitkalla ja suurella tarkkuudella. Tavallisiin laakereihin verrattuna mikrokuulalaakereiden fyysinen jalanjälki on pienempi, ja ne on suunniteltu erikoistehtäviin, joissa kompaktisuus, tarkkuus ja luotettavuus ovat tärkeitä.

Näitä komponentteja käytetään laajalti teollisuudessa, jossa tilaa on rajoitetusti, mutta suorituskykyvaatimukset ovat korkeat – kuten robotiikassa, ilmailu- ja avaruusinstrumenteissa, lääketieteellisissä työkaluissa ja nopeissa mikromoottoreissa. Niiden muotoilu mahdollistaa tasaisen pyörimisen, vähentää tärinää ja tasaista suorituskykyä pidennetyn käyttöiän ajan.

Kuinka mikrokuulalaakerit toimivat

Mikrokuulalaakerin ytimessä ovat karkaistu teräs tai keraamiset pallot, jotka pyörivät sisemmän ja ulkokehän välissä. Vierintäliike vähentää merkittävästi kitkaa verrattuna liukukoskettimeen. Tämän mekanismin ansiosta mikrokuulalaakerit voivat kantaa radiaalisia ja aksiaalisia kuormia säilyttäen samalla korkean pyörimistarkkuuden.

Rakenteellisia peruselementtejä ovat mm.

• Sisärengas:Sopii pyörivälle akselille ja tarjoaa kulkuradan palloille.
• Ulkorengas:Sijaitsee kiinteässä komponentissa ja vastaanottaa pallot kilparadalla.
• Pallot:Rullaelementit, jotka erottavat kaksi rengasta minimoiden kosketinten kitkan.
• Häkki tai pidike:Säilyttää tasaisen etäisyyden pallojen välillä edistääkseen vakautta ja tasaista kuorman jakautumista.

Kun akseli pyörii, pallot pyörivät kulkureittejä pitkin. Tämä vierivä toiminta vähentää kitkaa ja lämmöntuotantoa, mikä parantaa tehokkuutta ja pidentää käyttöikää.

Keskeiset edut tarkkuussovelluksiin

Mikrokuulalaakerien tärkeimmät edut perustuvat suorituskykyyn, kestävyyteen ja mukautumiskykyyn. Alla olevassa taulukossa on yhteenveto tärkeimmistä eduista ja miksi niillä on merkitystä suunnitteluympäristöissä:

Asiakkaiden yleisiin kipukohtiin puuttuminen

Mikrokuulalaakereita harkitsevat asiakkaat kohtaavat usein useita teknisiä haasteita. Alla on yleisiä kipukohtia ja käytännön ohjeita:

• Kuluminen:Suurinopeuksisessa tai jatkuvassa käytössä laakerit voivat kulua ennenaikaisesti. Valitse laakerit sopivista materiaaleista, kuten keraamisista palloista tai erityisestä lämpökäsitellystä teräksestä kulutuksenkestävyyden parantamiseksi.
• Melu ja tärinä:Liiallinen melu viittaa huonoon kohdistukseen tai riittämättömään voiteluun. Tarkkuuslaakereiden käyttäminen optimoidun ratageometrian ja riittävän voitelun kanssa voi vähentää melua ja vakauttaa toimintaa.
• Latausvirhe:Alimittaiset laakerit rikkoutuvat odottamattomissa kuormitusolosuhteissa. Määritä tarkasti radiaaliset ja aksiaaliset kuormat suunnittelussasi ja valitse laakerit, joilla on vastaavat dynaamiset ja staattiset kuormitukset.
• Voiteluhaasteet:Väärä voitelu nopeuttaa hajoamista. Valitse käyttöolosuhteisiin sopiva rasva tai öljy – korkeita lämpötiloja, pölyä tai kosteutta – ja ajoita säännöllinen huolto.

Opas oikean mikrokuulalaakerin valintaan

Sopivan mikrokuulalaakerin valinta edellyttää useiden teknisten kriteerien arviointia. Alla oleva järjestys auttaa jäsentämään valintaprosessisi:

1. Määritä toimintanopeus:Laakereiden on kestettävä suunniteltu kierrosluku ilman liiallista lämpöä tai kulumista.
2. Arvioidut kuormitusolosuhteet:Määritä sekä säteittäiset että aksiaaliset kuormat vastaamaan laakerin kuormitusarvoja.
3. Ota huomioon ympäristötekijät:Korkea kosteus, saastuminen ja äärimmäiset lämpötilat vaikuttavat materiaali- ja tiivistysvalintoihin.
4. Materiaalin valinta:Teräslaakerit tarjoavat kustannustehokkaan kestävyyden; keraamiset laakerit vähentävät painoa ja kitkaa nopeissa sovelluksissa.
5. Tiivistys ja suojaus:Valitse sopivat tiivisteet tai suojukset kontaminoitumisen estämiseksi ja voitelun säilyttämiseksi.

Alla on esimerkki valintaluettelosta:

• Käyttölämpötila-alue
• Pyörimisnopeus (RPM)
• Radiaalinen kuormitus
• Aksiaalinen kuorma
• Tilan rajoitukset
• Voitelutyyppi
• Haluttu käyttöikä

Mikrokuulalaakerien tyypilliset sovellukset

Mikrokuulalaakereita käytetään laajalti aloilla, jotka vaativat kompakteja, luotettavia pyörimiskomponentteja. Yleisiä sovellusluokkia ovat:

• Robotiikka:Tarkkuusliitokset ja toimilaitteet, joissa vaste ja toistettavuus ovat tärkeitä.
• Lääketieteelliset laitteet:Kirurgiset työkalut, diagnostiset laitteet ja pumput edellyttävät vakaata, vähäväristä suorituskykyä.
• Kulutuselektroniikka:Droonien, kameroiden ja kannettavien laitteiden pienoismoottorit hyötyvät koon ja tehokkuuden eduista.
• Ilmailu:Mittarit ja ohjausjärjestelmät, joissa paino ja luotettavuus ovat tärkeitä.
• Teollisuuden koneet:Nopeat karat, vaihteistot ja kuljetinmekanismit hyödyntävät mikrolaakereita parantaakseen käytettävyyttä.

Usein kysytyt kysymykset

Johtopäätös & Yhteydenotto

Mikrokuulalaakerit ovat välttämättömiä komponentteja kaikissa sovelluksissa, jotka vaativat tarkkuutta, luotettavuutta ja kompaktia suorituskykyä. Kun insinöörit ja ostajat ymmärtävät, kuinka ne toimivat, niiden tuomat hyödyt ja oikean valinnan kriteerit, insinöörit ja ostajat voivat parantaa merkittävästi tuotteen suorituskykyä ja vähentää ylläpitokustannuksia.

NIDEon sitoutunut tarjoamaan korkealaatuisia mikrokuulalaakereita, jotka on suunniteltu suorituskykyä ja pitkäikäisyyttä varten. Jos olet arvioimassa laakereita seuraavaa suunnitteluasi varten tai sinulla on teknisiä kysymyksiä ihanteellisesta ratkaisusta sovellukseesi, olemme valmiita tukemaan sinua.

Ota yhteyttätänään keskustellaksemme räätälöityistä mikrokuulalaakeriratkaisuista, jotka vastaavat erityisvaatimuksiasi ja edistävät tuotteesi menestystä.
