Sähkötyökalujen kommutaattori: pieni komponentti luotettavan moottorin suorituskyvyn takana

Kun ihmiset käyttävät sähkötyökaluja, kuten sähköporakoneita, kulmahiomakoneita, sahoja ja kiillotuskoneita, he yleensä keskittyvät moottorin tehoon, nopeuteen ja kestävyyteen. Kuitenkin monien harjattujen sähkömoottoreiden sisällä pienellä komponentilla on ratkaiseva rooli sähköenergian muuntamisessa mekaaniseksi liikkeeksi.Kommutaattori sähkötyökaluille. Vaikka kommutaattori on vain pieni osa moottorikokoonpanoa, sen rakenne vaikuttaa suoraan moottorin tehokkuuteen, toimintavakauteen, melutasoon ja käyttöikään. Toimialoilla, jotka vaativat nopeita pyöriviä laitteita, kommutaattorien valmistus edellyttää tarkkaa suunnittelua, materiaalien valintaa ja tiukkaa laadunvalvontaa.

Mikä on sähkötyökalujen kommutaattori?

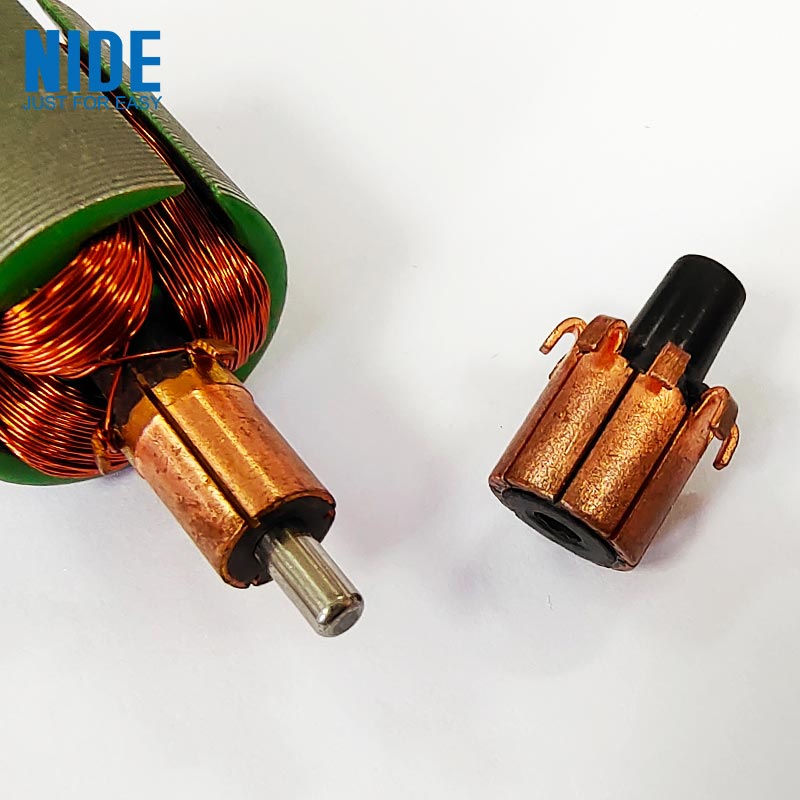

A Kommutaattori sähkötyökaluilleon pyörivä sähköinen kytkentäkomponentti, jota käytetään harjatuissa DC-moottoreissa ja yleismoottoreissa. Sen päätehtävä on ohjata moottorin käämien läpi kulkevan virran suuntaa, jolloin moottorin roottori voi jatkaa pyörimistä. Tyypillinen kommutaattori koostuu:

Komponentti	Toiminto
Kupari segmentit	Johda sähkövirtaa harjojen ja roottorin käämien välillä
Eristysmateriaali	Erottelee yksittäiset kuparisegmentit sähköisesti
Ydinrakenne	Tarjoaa mekaanisen tuen pyörivälle toiminnalle
Liitännät	Yhdistää kommutaattorin moottorin käämeihin

Käytön aikana hiiliharjat koskettavat pyörivää kommutaattorin pintaa siirtääkseen sähköenergiaa moottoriin.

Miksi kommutaattori on tärkeä sähkötyökalumoottoreissa?

Sähkötyökalun moottori toimii vaativissa olosuhteissa: Suuri pyörimisnopeus Toistuva käynnistys ja pysäytys Raskaat mekaaniset kuormat Jatkuva värähtely Kommutaattorin on säilytettävä vakaa sähköinen kosketus näissä olosuhteissa. Hyvin suunniteltu kommutaattori auttaa parantamaan: Moottorin tehokkuus Pyörimisvakaus Sähkönjohtavuus Työkalun käyttöikä Jos kommutaattorin pinta kuluu epätasaisesti, se voi johtaa ongelmiin, kuten: Lisääntynyt kipinä Alennettu moottorin teho Liiallinen lämmöntuotto Lyhentynyt harjan käyttöikä

Teollisuuden salaisuus: Kommutaattorin pinnan laatu on tärkeämpää kuin sen ulkonäkö

Kommutaattori voi näyttää yksinkertaiselta kuparikomponentilta, mutta sen pinnan kunto on erittäin tärkeä. Moottorivalmistajat kiinnittävät erityistä huomiota: Segmenttien tarkkuus Pinnan karheus Pyöreyden tarkkuus Eristysvälit Pienetkin valmistuserot voivat vaikuttaa: Kosketusvakaus hiiliharjoilla Sähkövastus Lämmöntuotanto Nopeissa sähkötyökaluissa pieni epätasapaino pyörivässä osassa voi aiheuttaa tärinää ja heikentää moottorin suorituskykyä.

Sähkötyökalukommutaattoreissa käytetyt materiaalit

Kommutaattorin materiaaliyhdistelmä määrää sen sähköisen ja mekaanisen suorituskyvyn.

Kupari segmentit

Kuparia käytetään yleisesti sen vuoksi: Korkea sähkönjohtavuus Hyvä lämpöteho Sopivat mekaaniset ominaisuudet

Eristysmateriaalit

Kuparisegmenttien välinen eristys estää sähköisiä oikosulkuja. Yleisiä materiaaleja ovat: Mica Korkean lämpötilan eristävät yhdisteet

Erikoiseosmateriaalit

Joissakin sovelluksissa käytetään kupariseoksia parantamaan: Kulutuskestävyys Mekaaninen lujuus Nopea suorituskyky

Valmistusprosessi sähkötyökalukommutaattorin takana

Luotettavan kommutaattorin valmistaminen vaatii useita tarkkuusprosesseja.

Kuparilohkon muodostus

Kuparipalat muotoillaan tarkkoiksi segmenteiksi moottorin suunnitteluvaatimusten mukaan.

Muovaus ja kokoonpano

Kuparisegmentit kiinnitetään eristysmateriaaleilla täydellisen pyörivän rakenteen luomiseksi.

Koneistus ja pintakäsittely

Kommutaattorin pinta on tarkasti käsitelty, jotta varmistetaan: Oikea halkaisija Sileä kosketuspinta Vakaa pyöritys

Testaus

Laatutarkastukset voivat sisältää: Mittausmittaus Sähkönjohtavuuden testaus Eristyksen testaus Dynaaminen tasapainotestaus

Kommutaattori vs harjaton moottoritekniikka

Harjattoman moottoritekniikan kehittyessä jotkin nykyaikaiset sähkötyökalut ovat korvanneet perinteiset harjatut moottorit. Erot sisältävät:

Ominaisuus	Harjattu moottori kommutaattorilla	Harjaton moottori
Rakenne	Käyttää siveltimiä ja kommutaattoria	Käyttää elektronista ohjausjärjestelmää
Huolto	Vaatii harjan vaihdon ajan myötä	Yleensä pienempi mekaaninen kuluminen
Maksaa	Taloudellisempi muotoilu	Korkeammat teknologiavaatimukset
Sovellus	Yleinen monissa perinteisissä sähkötyökaluissa	Käytetään yhä enemmän edistyneissä työkaluissa

Huolimatta harjattomien moottorien kasvusta, kommutaattoripohjaisia ​​moottoreita käytetään edelleen laajalti kypsän teknologiansa, kustannusetujensa ja luotettavan suorituskyvynsä vuoksi.

Kommutaattorien yleiset sovellukset sähkötyökaluissa

Kommutaattoreita käytetään laajalti moottoreissa:

Sähköporat

Tarjoaa vakaan pyörimisen porausta ja kiinnitystä varten.

Kulmahiomakoneet

Tukee nopeaa pyörimistä vaativissa työolosuhteissa.

Sähkösahat

Säilytä moottorin toiminta leikkauskuormituksen aikana.

Hiomakoneet ja kiillotustyökalut

Tarjoa tasainen nopeudensäätö pintakäsittelyssä.

Piilotettu haaste: lämmön ja kulumisen hallinta

Yksi suurimmista haasteista kommutaattorien suunnittelussa on sähköisen suorituskyvyn ja mekaanisen kulumisen välisen suhteen hallinta. Toiminnan aikana: Harjat luovat kitkaa Sähkövirta tuottaa lämpöä Pyöriminen aiheuttaa mekaanista rasitusta Hyvän kommutaattorin suunnittelun on oltava tasapainossa: Johtavuus Kulutuskestävyys Lämpötilan vakaus Yhteyden luotettavuus Tästä syystä materiaalin valinta ja valmistustarkkuus ovat tärkeitä.

Sähkötyökalukommutaattorien tulevaisuuden trendit

Parannettu materiaalitekniikka

Tuleva kehitys voi keskittyä: Paremmat kulutusta kestävät materiaalit Parempi kuparilejeeringin suorituskyky Pidempi käyttöikä

Korkeampi tarkkuusvalmistus

Edistyneet tuotantolaitteet parantavat: Mittojen tarkkuus Pinnan yhtenäisyys Moottorin tehokkuus

Hybridimoottorin kehitys

Vaikka harjattomat moottorit kasvavat, parannetut harjatut moottorit voivat edelleen palvella kustannusherkkiä ja teollisia sovelluksia.

Johtopäätös: Pieni komponentti, joka tukee tehokkaita työkaluja

Sähkötyökalujen kommutaattori voi olla piilossa moottorin sisällä, mutta sen rooli on välttämätön sähköenergian muuntamiseksi ja vakaan toiminnan kannalta. Tarkan valmistuksen, edistyneiden materiaalien ja jatkuvan parantamisen ansiosta kommutaattorit tukevat edelleen luotettavaa suorituskykyä poraissa, hiomakoneissa, sahoissa ja monissa muissa sähkötyökaluissa. Tämä pieni pyörivä komponentti osoittaa, kuinka pienimmätkin osat voivat vaikuttaa merkittävästi teollisuuslaitteiden suorituskykyyn.
