Tiedätkö hiiliharjan roolin ja ominaisuudet tasavirtamoottorille?

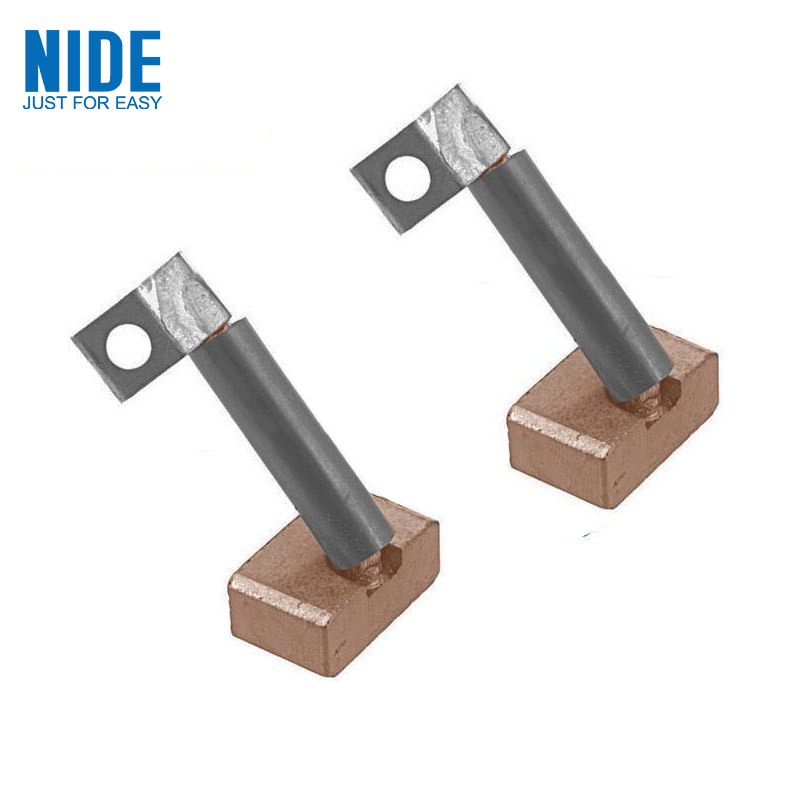

DC -moottoreissa hiiliharjat (joita kutsutaan myös harjoiksi) ovat keskeisiä johtavia komponentteja ja niillä on tärkeitä vastuita. Mitkä ovat ydinominaisuudet ja toiminnotHiiliharja DC -moottorille?

Johtavuuden ja kulutuksen yhtenäisyys:Hiiliharja DC -moottorilleon yleensä valmistettu grafiitti- tai grafiittikomposiiteista sekoitettuna metallijauheen (kuten kuparin) kanssa. Grafiitti tarjoaa avainvoitelun ja matalan kitkakerroimen, jotta varmistetaan hallittavissa oleva kulutus, kun se on kosketuksessa pyörivän kommuttorin kanssa; Vaikka lisätyt metallikomponentit (kuten kuparijauhe) parantavat merkittävästi johtavuutta suuren virransiirron tarpeiden tyydyttämiseksi. Tämä materiaalien yhdistelmä antaa sen kestämään jatkuvaa mekaanista kulumista virran suorittamisen aikana.

Joustava joustava kosketus: Hiiliharja ei ole jäykästi kiinnitetty, vaan se on painettu varovasti ja jatkuvasti kommutaattorin pintaa vasten vakiopainejousella. Tämä joustava kosketusmekanismi on ratkaisevan tärkeä, koska se varmistaa, että jopa kun kommuttori on epäsäännöllinen pyörimisen tai pienen lyömisen takia, voidaan ylläpitää vakaa, matalan vastustuskykyinen sähköyhteys, minimoimalla kosketusvastus ja kipinät.

Kuluttamisen osien sijainti: Hiiliharjat ovat tarvikkeita jatkuvan kitkan vuoksi nopealla pyörivällä kommuttorilla. Heidän käyttöikäynsä vaikuttavat muun muassa materiaalin laatuun, työvirtaan, moottorin nopeuteen, kommutointiin, ympäristöön (kuten pöly, kosteus, lämpötila) ja jousipaine. Suunnittelun tulisi olla helppo tarkistaa ja vaihtaa.

Virransiirron silta on perustavanlaatuisin tehtäväHiiliharja DC -moottorille. DC -moottorissa pyörivä ankkuri (roottori) käämi on saatava virta ulkoisesta staattisesta virtalähteestä magneettikentän ja vääntömomentin tuottamiseksi. Kiinteänä komponenttina hiiliharja on kytketty kiinteään voimaliiniin toisessa päässä ja liukuu kosketuksessa roottorin akseliin kiinnitettyyn kommutatorisegmenttiin toisessa päässä, siirtäen jatkuvasti ja luotettavasti moottorin toiminnan (moottoritilaa) kiertävän roottorin käämin voiman voiman tai roottorin tuuletuskäytön tuottaman voiman lähettämisen (generaattoritila).

Avainyhteys mekaanisen korjauksen saavuttamisessa (kommutointi): Jotta tasavirtamoottori pyörii jatkuvasti, roottorin käämin virran suunta on vaihdettava määräajoin (kommunisuudet) tällä hetkellä, kun se kulkee magneettisen navan neutraalin viivan läpi. Kommuttorisegmentit pyörivät roottorin kanssa, ja eri segmentit koskettavat kiinteitä hiiliharjoja vuorotellen ja vaihtavat automaattisesti virtalähteen (tai kuormituksen) kytkettyä roottorin käämipistettä koordinoinnissa harjojen asennon kanssa. Hiiliharja toteuttaa fyysisesti virran suuntaa pyörivän käämityksen suuntaan kontaktin ja erottelun kautta kommutaattorin eri segmenttien kanssa, toisin sanoen mekaaninen korjausprosessi. Tämä on perusta DC -moottorin jatkuvalle toiminnalle.

Pidä vakaa sähköyhteys: Pidä läheinen kosketus kommuttorin kanssa jousipaineen kautta ja ylläpidä matala-vastustuskykyä, pienen menetyksen sähköyhteyspolkua jopa tärinän tai pienen epäkeskeisyyden tapauksessa, varmistaen energiansiirron tehokkuuden.

Kommitaation kipinöiden johdannainen: nykyisen kommutoinnin hetkellä kelan induktanssin olemassaolon vuoksi syntyy pieniä kipinöitä (kommutointi kipinöitä). Hyvin suunnitelluilla hiiliharjoilla on tietty kaaren sammutuskyky (itse grafiitissa on myös tietty rooli), ja ne auttavat vapauttamaan tämän energian osan hyvän johtamispolun kautta, vähentämällä kommunaattorin kipinöiden vaurioita

eristys.

DC -moottorin hiiliharja on välttämätön johtava silta paikallaan olevan piirin ja DC -moottorin pyörivän piirin välillä. Se on vastuussa sähköenergian tehokkaasta siirrosta ja on myös fyysinen suorittaja ydintoiminnolle, joka kytketään automaattisesti roottorin virran suunnan (kommutointi) automaattisesti. Sen erityinen materiaalikoostumus (johtava + kulutuskestävä) ja elastinen puristusmenetelmä varmistavat suhteellisen vakaan ja luotettavan toiminnan ankarissa liukumisissa kitkaympäristöissä. Juuri tämän jatkuvan kitkan takia siitä tulee avainkäyttöosa, joka vaatii säännöllistä huoltoa ja korvaamista, jolla on suora vaikutus moottorin suorituskykyyn ja elämään. Rajaan käytettyjen hiiliharjojen säännöllinen tarkastus ja korvaaminen on tärkeä osa tasavirtamoottorin normaalin toiminnan ylläpitämistä.
